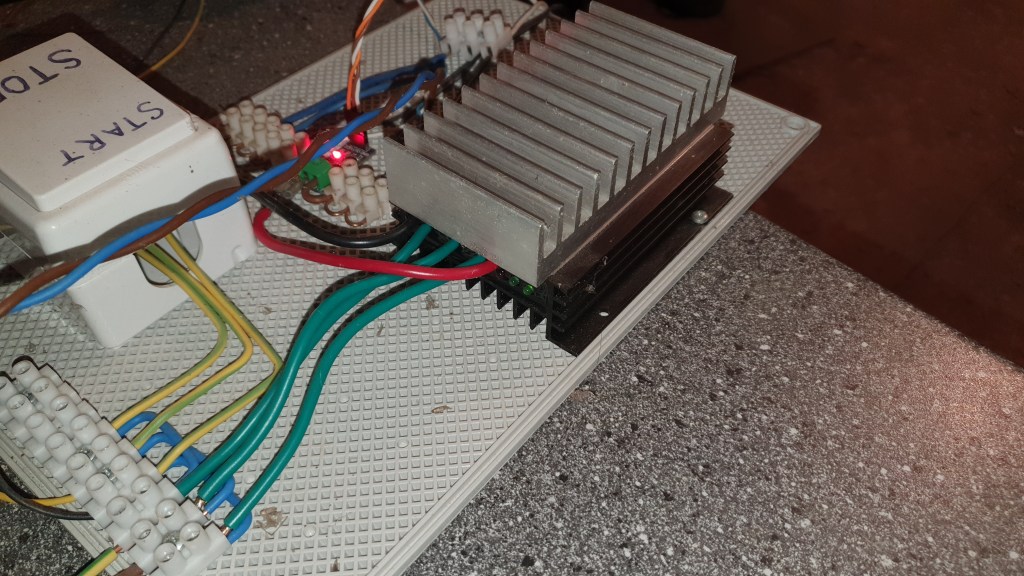

U větrné elektrárny používám jednoduchý regulátor FW12/24, který jsem koupil v ABCTech. Vypadá stejně jako na obrázku a funguje přesně tak, jak je napsáno. Je spolehlivý, po dvou letech používání jsem s ním nikdy neměl žádný problém. Pokud přes něj tečou delší dobu proudy přes 10A (při napětí 12V), hřeje. Proto jsem na něj položil hliníkový chladič.

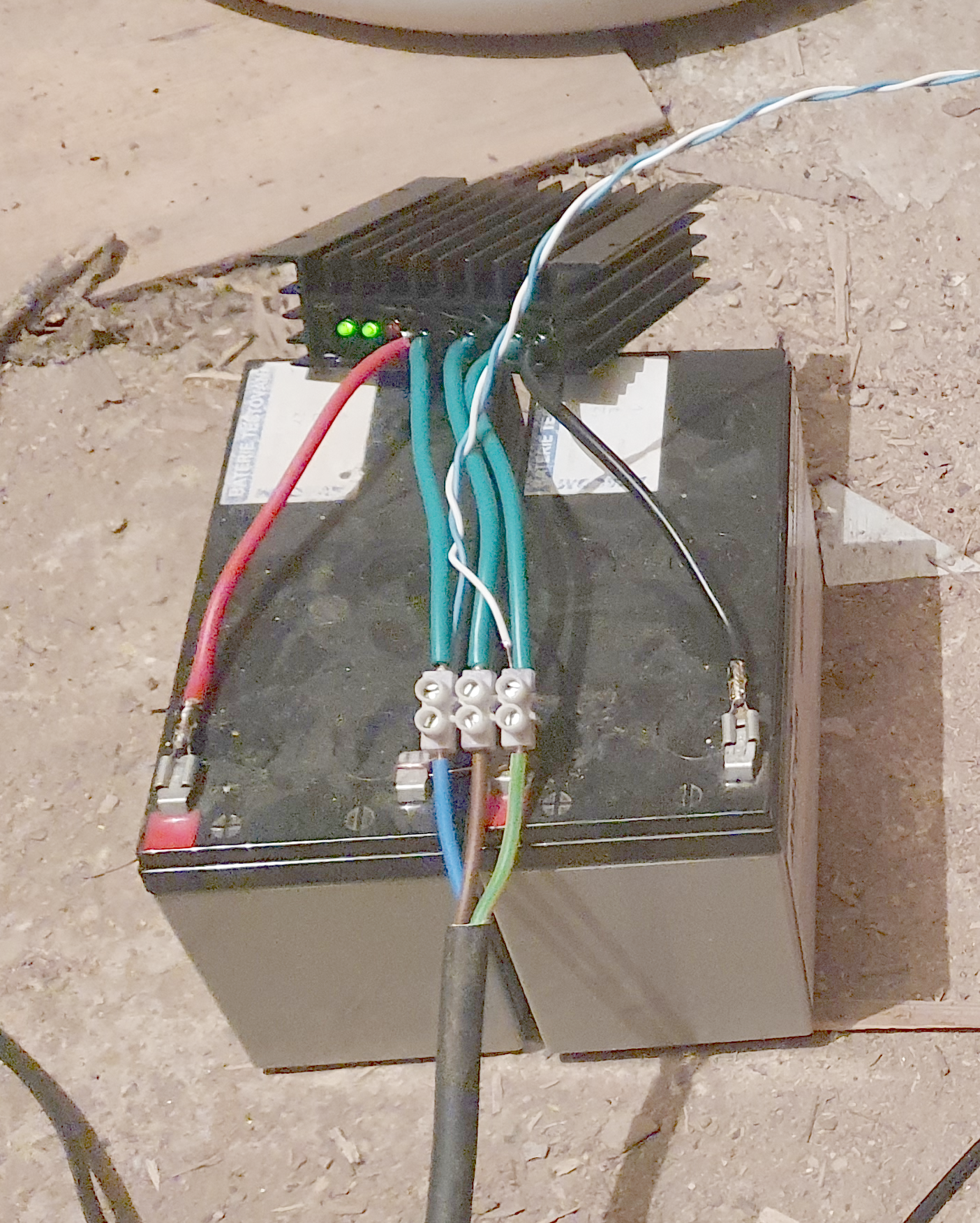

Připojuje se mezi turbínu větrné elektrárny a baterii. K baterii je vhodné ho připojit co nejblíže a vodičem s co možno největším průměrem. Při proudech okolo 10A vznikají na vodičích úbytky v řádu desetin voltu. Potom se může stát, že napětí na výstupu regulátoru dosáhne úrovně 14.4V, a přitom na baterii je napětí nižší. Regulátor začně brzdil vrtuli zbytečně brzo.

Má dvě funkce:

1. usměrňovač – ze střídavého proudu z turbíny dělá stejnosměrný proud. Alternativou by bylo použít trojfázový usměrňovač.
2. omezovač napětí – pokud napětí překročí určitou mez, turbínu zabrzdí. Dělá to tak, že krátce zkratuje přívody. Pozorovatel venku vidí, jak prudce klesnou otáčky, případně se vrtule zastaví úplně. Zvuk takového zabrždění je podobný kovovému nárazu. Při brždění se rozsvítí červená LED dioda.

Bonusová funkce:

• detekuje otáčky, indikuje je LED dioda. To je užitečné, pokud je umístěn např. ve sklepě, kde není na vrtuli vidět a člověka zajímá, co se děje, jestli se točí a jak rychle.

Co regulátor nedělá, neumí:

• nehlídá otáčky – hlídá napětí. Pokud takovou funkci obsahuje, neměl jsem možnost ji vidět v akci. S růstem otáček roste napětí a tak se spolu s omezením napětí omezí i otáčky.
• není MPPT – žádné maximum výkonu nehledá
• nepřizpůsobuje napětí – pokud otáčky turbíny nedosáhnou úrovně, kdy je napětí z turbíny vyšší než na akumulátory, tak se nic neděje, baterie se nanabíjí. Vrtule se točí na prázdno.
• není možné změnit limit napětí – natvrdo je nastaveno 14.4V pro 12V režim.

Vlastní spotřeba není zanedbatelná, ale ani významná. Baterii dobíjím externí nabíječkou, pokud vítr nefouká déle než měsíc.

Závěr

Regulátor mohu jen doporučit.
