Jak v praxi funguje nabíjení baterie ze solárního panelu v zimních měsících. Mám olověný trakční akumulátor 12V 65Ah a na něj připojenou trvalou zátěž – několik WIFI routerů o celkové spotřebě 15W. Akumulátor nabíjím jedním solárním panelem 450W a pokud není dostatek slunečního svitu, vypomáhám si nabíječkou připojenou na noční proud. Pro řízení nabíjení používám solární regulátor Victron SmartSolar MPPT 75/15.

Denní nabíjecí cyklus má tři fáze:

1. Fáze „bulk“. Nabíjení probíhá maximálním proudem do dosažení napětí 14.4V. Proud je prakticky daný výkonem panelu. Po dosažení napětí 14.4V se přechází na další fázi.
2. Fáze „absorption“. V této fázi se udržuje konstantní napětí 14.4V a proud postupně klesá. Fáze je časově omezena na 2 hodiny. Poté se napětí sníží a pokračuje další fáze.
3. Fáze „float“. V této fázi udržuje konstantní napětí 13.8V. Fáze končí při poklesu slunečního svitu, kdy končí nabíjení jako takové.

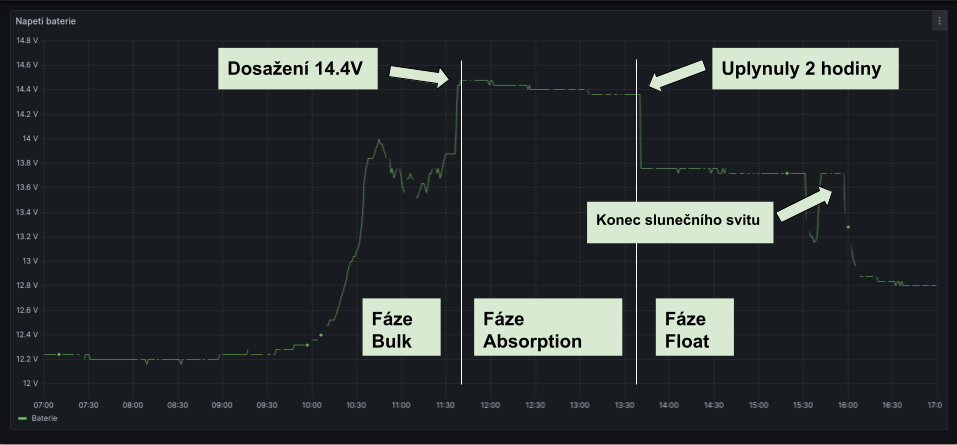

Jednotlivé fáze jsou dobře viditelné na grafu napětí akumulátoru:

Monitoring

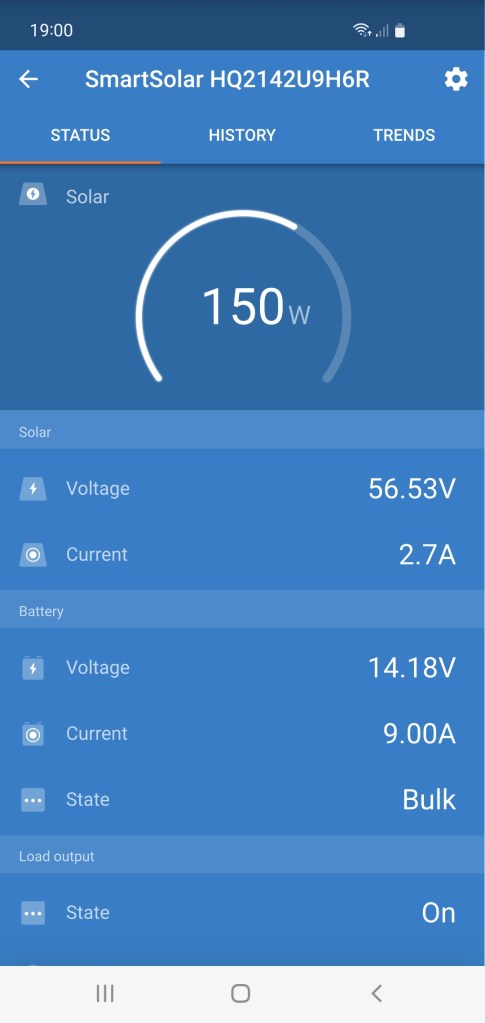

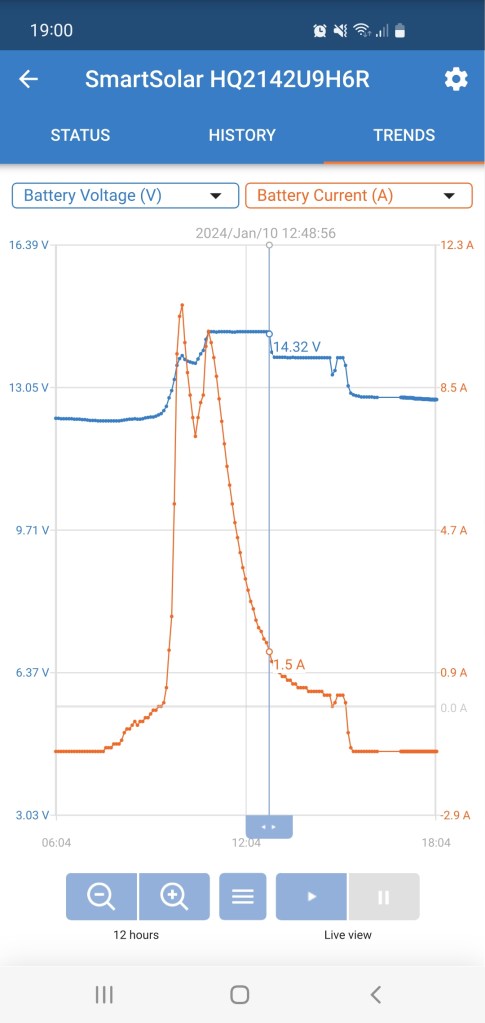

Pro ovládání regulátoru je k dispozici mobilní aplikace, ve které je možné sledovat všechny hodnoty nabíjecího procesu včetně historie a provádět nastavení parametrů. Aplikace se k regulátoru připojuje přes Bluetooth. Regulátor nabízí také rozhraní VE.Direct, což je podle popisu založeno na sériové komunikaci a přímo vybízí k integraci do chytré domácnosti.

Závěr

Z uvedeného vyplývá, že ve slunečných dnech je 450W panel z větší části nevyužitý. V zamračených dnech je výkon nedostatečný a je třeba si pomáhat nabíječkou ze sítě. Proces nabíjení olověného akumulátoru je poměrně zdlouhavý kvůli limitu maximálního nabíjecího napětí.

Do budoucna plánuji připojit regulátor přes sběrnici RS-485 do chytré domácnosti.
